تابلو مسیرنما
مسیرنما دایره
مسیرنما شب
برای بزرگنمایی کلیک کنید
تابلو مسیرنما
مسیرنما دایره
مسیرنما شب
خانه تابلو و علائم ایمنی تابلو اخطاری تابلو مسیرنما

تابلو مسیرنما





  • متریال

    شکل نقوش تابلو

    فروش

    فروش

    فروش

    فروش

    ارسال از 5 روز کاری دیگر

    ارسال از 7 روز کاری دیگر

    ارسال از 10 روز کاری دیگر

    ارسال از 10 روز کاری دیگر

    ارسال از 10 روز کاری دیگر

    برای سفارش زیاد با ما تماس بگیرید.

    شماره تماس: 04133105187

    ارسال از 5 روز کاری دیگر

    ارسال از 7 روز کاری دیگر

    ارسال از 10 روز کاری دیگر

    ارسال از 10 روز کاری دیگر

    ارسال از 10 روز کاری دیگر

    برای سفارش زیاد با ما تماس بگیرید.

    شماره تماس: 04133105187

    ارسال از 10 روز کاری دیگر

    ارسال از 15 روز کاری دیگر

    ارسال از 15 روز کاری دیگر

    ارسال از 20 روز کاری دیگر

    ارسال از 20 روز کاری دیگر

    برای سفارش زیاد با ما تماس بگیرید.

    شماره تماس: 04133105187

    ارسال از 10 روز کاری دیگر

    ارسال از 15 روز کاری دیگر

    ارسال از 15 روز کاری دیگر

    ارسال از 20 روز کاری دیگر

    ارسال از 20 روز کاری دیگر

    برای سفارش زیاد با ما تماس بگیرید.

    شماره تماس: 04133105187

دسته: تابلو اخطاری
  • توضیحات
  • مشخصات فنی
  • ضوابط نصب
  • سوالات متداول
  • بررسی تخصصی
  • چرا قارتال؟
توضیحات

تابلو مسیرنما یا همان قارتال، یکی از مهمترین تجهیزات جاده‌ای به منظور تشخیص مسیر جاده و یا تغییرات احتمالی در آن است. تهیه و خرید تابلو مسیرنما برای راهنمایی رانندگی بسیار حائز اهمیت است و رانندگان را به سمت مسیر حرکت‌شان راهنمایی می‌کند. نصب این تابلو باید در محل‌های دقیق انجام شود و به نحوی قرار گیرد تا راننده در طول شب یا روز بسیار راحت و در کوتاه‌ترین زمان بتواند اطلاعات روی تابلو را دیده و به سمت مسیر خود حرکت کند. معمولا این تابلو‌ها را به طور شب‌نما می‌سازند تا در شب نیز دید خوبی داشته باشد.

تابلو فوق اهمیت بسیار بالایی در قوانین راهنمایی و رانندگی دارد و جزو ملزومات یک جاده و بزرگراه به شمار می‌آید. بدون حضور این تابلو در مسیر، امکان تشخیص راه برای رسیدن به مقصد نهایی وجود ندارد، در نتیجه هدف اصلی این تابلو مسیریابی سریع و راحت است. با نصب تابلوهای مسیرنما در طول بزرگراه و جاده، افراد ناشناس نیز می‌توانند به راحتی مسیر خود را به مقصد یافته و به سمت آن حرکت کنند.

کاربرد تابلو مسیرنما

تابلو اطلاعاتی مسیرنما کاربردهای زیادی در جاده دارد. این تابلو به دلیل آن که حاوی انواع مختلفی از علائم اخباری، ترافیکی و آگاهی دهنده است، نقش راهنما را در مسیر بزرگراه‌ها ایفا ‌می‌کند. تابلوی فوق مسیر درست رانندگی را به سمت مقصد به رانندگان نشان می‌دهد و مانع گم شدن افراد یا ورود به مسیر‌های ناآشنا و فرعی می‌شود، در نتیجه رانندگان می‌توانند با انتخاب مسیر مورد نظر، کوتاه‌ترین زمان را برای رسیدن به مقصد داشته باشند.

تابلو‌های فوق در کنار افزایش ایمنی در تردد، در پیدا کردن مقصد نجات دهنده هستند و به دلیل نوع نوشته و رنگ تابلو، رانندگان به راحتی و تنها با دیدن فلش ‌می‌توانند به سمت مقصد مورد نظر حرکت کنند. بر روی هر کدام از این تابلوها انواع مختلفی از علائم وجود دارد. به عنوان مثال شماره‌های مختلف بر روی این تابلو درج ‌می‌شود که در آزادراه اعداد یک رقمی ‌و دو رقمی‌ را نشان می‌دهد و در بزرگراه و جاده‌ها بیشتر اعداد دو رقمی ‌مورد استفاده قرار ‌می‌گیرد. علاوه بر این 4 جهت اصلی نیز بر روی تابلو مسیرنما کامپوزیتی درج می‌شود که چهار قطب شمالی، جنوبی، غربی و شرقی را نشان ‌می‌دهد. همچنین در آزادراه و یا بر روی میدان‌ها نیز نام شهر، محل اتوبان و خیابان هم به زبان فارسی و هم به زبان انگلیسی به همراه مسافت باقی‌مانده تا محل مورد نظر درج ‌می‌شود. دلیل دوزبانه بودن تابلو‌ها این است که علاوه بر هم‌وطنان، مسافرین نیز بتوانند به راحتی مقصد خود را بیابند.

ویژگی‌ها و مزایای تابلو مسیرنما

تابلو مسیرنمای جاده‌ای ویژگی و مزایای بسیار بالایی در جاده‌های شهری، بزرگراه‌ها و آزادراه‌ها دارد که در این بخش چند مورد از این ویژگی‌ها را با هم بررسی ‌می‌کنیم:

  • تابلو مسیرنما معمولاً از جنس بدنه گالوانیزه ساخته ‌می‌شود که در مقابل رطوبت و تغییرات آب و هوایی مقاومت خوبی از خود نشان داده و دچار خرابی، زنگ زدگی و شکستگی نشود.
  • از رنگ الکترواستاتیک برای ساخت این گونه تابلو‌ها استفاده شده که طول عمر و دوام نوشته‌های تابلو را بالاتر ‌می‌برد.
  • برای دید بهتر تابلو مسیرنما در شب، از مرغوب‌ترین نوع شبرنگ که شبرنگ لانه زنبوری یا مهندسی است استفاده ‌می‌کنند.
  • نوشته‌های روی این تابلو در ارتفاع و اندازه نسبتاً بزرگی درج می‌شوند. این اندازه متناسب با پهنای جاده، میزان سرعت مجاز در جاده و … تعیین ‌می‌شود.
  • اندازه هر تابلو به تعداد کلمات نوشته شده روی آن، فاصله تابلو از دید راننده، سرعت ماشین و … بستگی دارد.
  • تابلو‌های فوق حاوی اطلاعات بسیار کاملی برای هدایت مسافر به سمت مقصد هستند.
  • نصب تابلو اطلاعاتی مسیرنما راحت و آسان است.
  • طراحی برش این تابلوها به طور کاملا کامپیوتری است و هیچ نیروی دستی در این امر دخالت ندارد.

نکات مهم خرید تابلو مسیرنما

در خرید تابلو مسیرنما توجه به نکاتی حائز اهمیت است. یکی از مهم‌ترین نکات این است که این تابلو در زیر مجموعه دستورات انتظا‌می ‌قرار می‌گیرد و ابعاد و اندازه آن باید متناسب با نوع جاده، پهنای جاده، مختصات تابلو نسبت به راننده، سرعت ماشین و… انتخاب شود. در خرید این وسیله که در جاده‌ها بسیار کاربردی و مهم است، باید به جنس و کیفیت تابلو توجه ویژه داشت.

از آنجایی که این تابلو‌ها در ابعاد بزرگ هستند و پیوسته در معرض هوای آزاد قرار ‌می‌گیرند، باید از جنسی مقاوم ساخته شوند تا در مقابل تغییرات آب و هوایی، سرما و گرمای شدید و یا حتی ضربه ماشین مقاومت کافی از خود نشان دهد. تابلوهای مسیرنمای جاده باید دید خوبی در شب داشته باشند تا راننده تنها با یک فلش و به راحتی بتواند نوشته روی آن را مطالعه و به سمت مقصد رانندگی کند.

مشاوره رایگان سفارش انواع سازه فلزی

برای دریافت مشاوره رایگان شماره تماس خود را ارسال نمایید تا کارشناسان ما با شما تماس بگیرند

تماس بگیرید

"*"فیلدهای ضروری را نشان می دهد

قیمت و خرید اینترنتی تابلو مسیرنما از قارتال

قیمت تابلو مسیرنما با توجه به ابعاد، کیفیت فلز و… متفاوت است. این تابلو در سایت قارتال در ۴ جنس گالوانیزه با شبرنگ رده مهندسی، گالوانیزه با شبرنگ پر بازتاب، کامپوزیت با شبرنگ رده مهندسی و کامپوزیت با شبرنگ پر بازتاب قابل سفارش است. هر کدام از این موارد قیمت خاص خود را دارند که با مراجعه به سایت و انتخاب جنس و تعداد، ضمن اطلاع از قیمت‌ها می‌توانید برای ثبت سفارش اقدام کنید.

توضیحات:

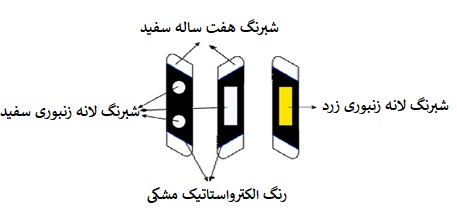

برای ساخت صفحه تابلو مسیرنما از ورق گالوانیزه با ضخامت 1.5 میلیمتر که دارای لبه امگا میباشد، استفاده میشود.

شبرنگ‌های مورد استفاده از برندهای Orafol, Avery, 3m می‌باشد.

رنگ صفحه تابلو مذکور، پودری الکترواستاتیک مشکی میباشد.

مشخصات فنی

مشخصات فنی

برای ساخت صفحه تابلو مسیرنما از ورق گالوانیزه با ضخامت 1.5 میلیمتر که دارای لبه امگا میباشد، استفاده میشود.

شبرنگ‌های مورد استفاده از برندهای Orafol, Avery, 3m می‌باشد.

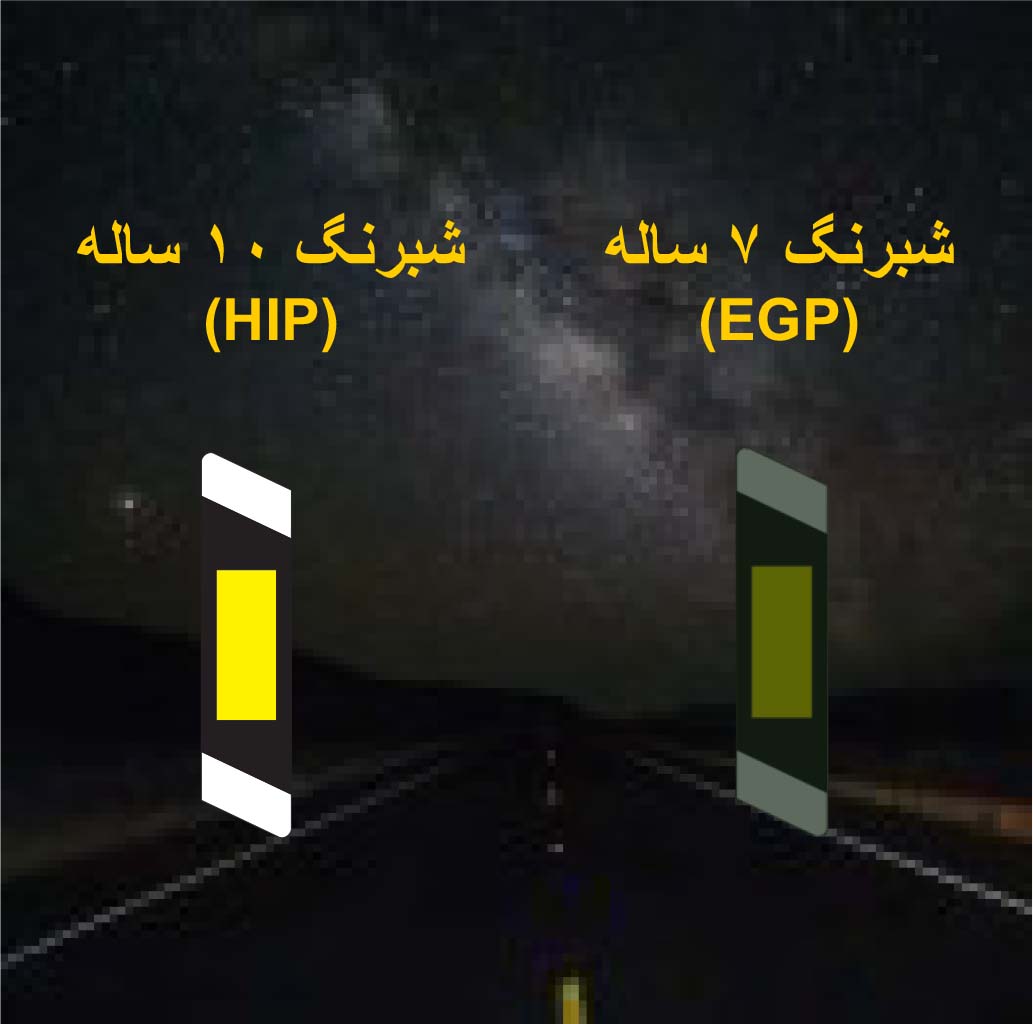

تفاوت بین دو رده شبرنگ چیست؟

شبرنگ EGP
شبرنگ HIP
کاربری
برای تابلوهای ترافیکی راه‌های فرعی، روستایی، اصلی جاده‌ای و معابر شهری
برای تابلوهای ترافیکی بزرگراه و آزادراه
میزان بازتاب
نرمال
زیاد
طول عمر
7 سال
10 سال
روشنایی در شب
150 متر دورتر
300 متر دورتر
ضوابط نصب

ضوابط نصب

برای نصب پایه تابلو مسیرنما به چه پایه و ارتفاعی نیاز داریم؟

محل نصب مسيرنما بايد حداقل ٥٠ سانتيمتر با لبه روسازی فاصله داشته باشد. در صورت ضرورت نصب در محلهايی كه حفاظ اجرا گرديده مسيرنما بايد با پايه كوتاه روی حفاظ اجرا گردد.

سوالات متداول

سوالات متداول

بررسی تخصصی

بررسی تخصصی

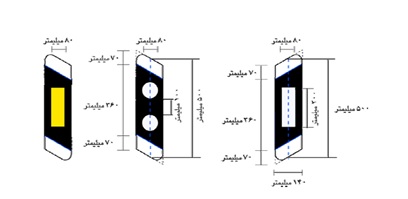

در راه‌های با جداكننده وسط يك قطعه شبرنگ مستطيل سفيدرنگ به ابعاد 80*200 میلی‌متر برای استفاده در حاشيه راست سواره رو و يك قطعه شبرنگ مستطيل زرد رنگ با همان ابعاد برای استفاده درحاشيه چپ سواره رو استفاده می‌شود.



در راه‌های بدون جداكننده يك قطعه شبرنگ مستطيل سفيدرنگ به ابعاد 80*200 میلی‌متر برای استفاده در حاشيه راست راه و دو قطعه شبرنگ دايره‌ای سفيد رنگ به قطر ٨ سانتي‌متر جهت استفاده در حاشيه چپ راه استفاده می‌شود.





تابلوهای مسیرنما بر چه اساسی و در کجاها باید نصب گردد؟



  •  نصب مسيرنما در حاشيه دروني قوس هاي افقي (قبل و داخل قوس) الزامي مي باشد. اين علائم در صورتي كه قضاوت مهندسي ايجاب نمايد مي توانند در حاشيه بيروني قوس به عنوان مكمل علائم جهت نما مورد استفاده قرار گيرند. همچنين نصب آنها در نقاطي از طول مسير كه با كاهش خطوط همراه است (تغيير عرض روسازی)، الزامی است.



  • به طور كلي استفاده از مسيرنما در مسيرهاي مستقيم ضروررتی ندارد مگر اينكه محور مورد نظر در منطقه مه گير يا برف گير قرار گرفته باشد و يا در شرايطي كه احتمال اشتباه تشخيص مسير حركت توسط رانندگان در روز يا شب وجود دارد، بطوری كه خط كشی های موجود به تنهايی برای مشخص كردن مسير كافی نباشند.



  • در صورت استفاده از علائم مسيرنما فواصل آنها نبايد از ١٠٠ متر تجاوز نمايد. ابعاد تابلوی مسيرنما بموجب اين دستورالعمل برای كليه راه‌ها يكسان مي‌باشد.



  • در قوس های افقی با شعاع كمتر از ٢٠٠ متر، حداقل مسيرنما های قابل رؤيت در سمت خارجی مسير ٤ عدد می باشد.



  • فواصل علائم مسيرنما در قوس‌های افقی در صورت مشخص بودن شعاع قوس بر اساس جدول ٥ –ب آيين نامه علائم راه‌ها يا رابطه ارائه شده دربند 5-106 مذكور تعيين می‌گردد (حداكثر فاصله مجاز بين علائم مسيرنما ١٠٠ متر می‌باشد). در صورتی كه شعاع قوس معلوم نباشد فواصل اين علائم در داخل قوس بر حسب حداكثر سرعت مجاز در قوس مطابق جدول ذيل می‌باشد.

  • در قوس های قائم محدب فواصل مسيرنماها بر اساس جدول زير تعيين می‌گردد. فواصل اول و دوم  و سوم مربوط به فواصل بين سه مسيرنمای بعد از قوس می‌باشند.

چرا قارتال؟

چرا قارتال؟

چرا برای خرید شرکت قارتال را انتخاب کنیم؟

تخصص:

اگر برای انتخاب تابلو مورد نظر به مشاوره نیاز دارید یا به دنبال قیمت سفارشات عمده هستید، تیم ما می‌تواند به شما کمک کند.



مورد اعتماد:

هر ساله شرکت قارتال بیش از 1000 تابلو ترافیکی را در سطح کشور می‌فروشد.



حمل و نقل سریع:

شرکت قارتال سفارشات شما را با بهترین کیفیت در کمترین زمان تولید نموده و ارسال می‌نماید.



بیش از 10 سال سابقه کاری:

شرکت قارتال از سال 1391 با افتخار در خدمت مشتریان بوده و همواره برای خدمات با کیفیت مورد تحسین قرار گرفته است.
