تابلو ترافیکی | مرجع جامع طراحی، جانمایی، انتخاب و نصب استاندارد

تحلیل‌های ایمنی نشان می‌دهد که جانمایی صحیح تابلوهای اخطاری، به‌ویژه در قوس‌ها، رمپ‌ها و نقاط پرحادثه، نقش مستقیمی در کاهش شدت تصادفات دارد. نصب دیرهنگام این تابلوها، حتی اگر از نظر ابعاد و شبرنگ استاندارد باشند، عملاً آن‌ها را بی‌اثر می‌کند.

تابلوهای انتظامی (بازدارنده)

تابلوهای انتظامی وظیفه الزام راننده به رعایت قانون را بر عهده دارند. اما نکته مهم اینجاست که طبق راهنماهای جانمایی، این تابلوها تنها زمانی مؤثرند که:

• در میدان دید طبیعی راننده قرار بگیرند
• با سایر تابلوها تداخل پیام نداشته باشند
• پیش از نقطه تصمیم‌گیری نصب شوند، نه بعد از آن

نصب تابلوهای انتظامی در محل خطر، یکی از رایج‌ترین خطاهای اجرایی است که باعث می‌شود راننده فرصت واکنش مناسب را از دست بدهد.

تابلوهای اخباری و جهت‌نما

در تابلوهای اخباری، خوانایی در سرعت عامل تعیین‌کننده است. تحلیل دستورالعمل مسیرنماها نشان می‌دهد که انتخاب ابعاد، فونت، رنگ و فاصله نصب باید مستقیماً با سرعت طرح مسیر هماهنگ باشد. در غیر این صورت، تابلو اگرچه نصب شده، اما در عمل خوانده نمی‌شود و کارایی خود را از دست می‌دهد؛ مسئله‌ای که در بزرگراه‌ها و رمپ‌ها اهمیت دوچندان دارد.

تابلوهای موقت کارگاهی

تابلوهای موقت کارگاهی بیشترین حساسیت ایمنی را دارند. بررسی دستورالعمل نقاط پرحادثه نشان می‌دهد که بخش قابل‌توجهی از تصادفات کارگاهی، نه به دلیل کمبود تابلو، بلکه به دلیل جانمایی غلط، نبود توالی منطقی و تغییر ناگهانی مسیر بدون پیش‌آگاهی رخ می‌دهد.

اصول طراحی و جانمایی تابلوهای ترافیکی (نگاه تحلیلی)

راهنماهای طراحی و جانمایی علائم یک پیام مشترک دارند: تابلو نباید فقط دیده شود؛ باید درک شود.

• نصب تابلو پیش از نقطه تصمیم‌گیری، نه در محل خطر
• ایجاد توالی منطقی تابلوها (هشدار → الزام → هدایت)
• پرهیز از تراکم بیش از حد علائم
• تنظیم زاویه نصب برای جلوگیری از بازتاب نور آزاردهنده

در طرح‌های ارتقای ایمنی، معمولاً اولین اصلاح مؤثر، بازآرایی جانمایی تابلوها است، نه افزودن علائم جدید.

تحلیل رفتاری راننده (نگاه کاربردی و مهندسی)

راهنماهای طراحی و جانمایی علائم تأکید می‌کنند که جانمایی تابلو یک تصمیم صرفاً هندسی نیست، بلکه تصمیم رفتاری است. راننده در هر لحظه ظرفیت محدودی برای پردازش اطلاعات دارد و تابلو باید دقیقاً در همان بازه زمانی دیده و درک شود که راننده به آن نیاز دارد.

• راننده در سرعت‌های بالا، زمان بسیار محدودی برای تشخیص، تصمیم و واکنش دارد
• اگر تابلو دیرتر از زمان تصمیم‌گیری دیده شود، حتی اگر کاملاً استاندارد باشد، عملاً بی‌اثر است
• نصب تابلو در محل خطر، یکی از رایج‌ترین خطاهای اجرایی در پروژه‌های راه است

قاعده مهندسی کلیدی

تابلو باید قبل از نیاز به تصمیم نصب شود، نه در محل تصمیم.

توالی علائم؛ حلقه مفقوده در بسیاری از پروژه‌ها

یکی از نکات کلیدی در نشریه ۲۶۷ و راهنماهای جانمایی، توالی منطقی علائم است. تابلوها نباید به‌صورت مستقل دیده شوند، بلکه باید یک «سناریوی ذهنی» برای راننده بسازند.

توالی صحیح علائم معمولاً شامل:

• هشدار (آماده‌سازی ذهنی راننده)
• الزام یا محدودیت (اصلاح رفتار)
• هدایت یا تأیید مسیر (اطمینان‌بخشی)

در بسیاری از پروژه‌ها، نصب هم‌زمان چند تابلو بدون توالی، باعث ازدحام پیام و کاهش اثربخشی همه آن‌ها می‌شود. در چنین شرایطی، راننده به‌جای تصمیم صحیح، دچار تردید یا واکنش دیرهنگام خواهد شد.

تابلوهای ترافیکی در نقاط پرحادثه (تحلیل عمیق)

دستورالعمل نقاط پرحادثه یک نکته کلیدی را یادآوری می‌کند:

«تابلو درمان نیست، بخشی از درمان است.»

رویکرد صحیح در نقاط پرحادثه شامل مراحل زیر است:

• تحلیل الگوی تصادف (نوع، زمان، شدت)
• شناسایی عامل اصلی حادثه (سرعت، دید، تصمیم‌گیری اشتباه)
• انتخاب تابلو متناسب با علت حادثه، نه صرفاً محل آن
• هماهنگی تابلو با سایر اقدامات ایمنی (خط‌کشی، تجهیزات جانبی)

مثال تحلیلی

اگر در یک قوس، تصادفات عمدتاً ناشی از سرعت بالا باشد:

• تابلو هشدار قوس به‌تنهایی کافی نیست
• باید با محدودیت سرعت، تکرار پیام و جانمایی زودهنگام همراه شود

استفاده افراطی از تابلوهای هشداردهنده عمومی، بدون تحلیل، نه‌تنها ایمنی را افزایش نمی‌دهد، بلکه می‌تواند باعث عادی‌سازی خطر در ذهن راننده شود.

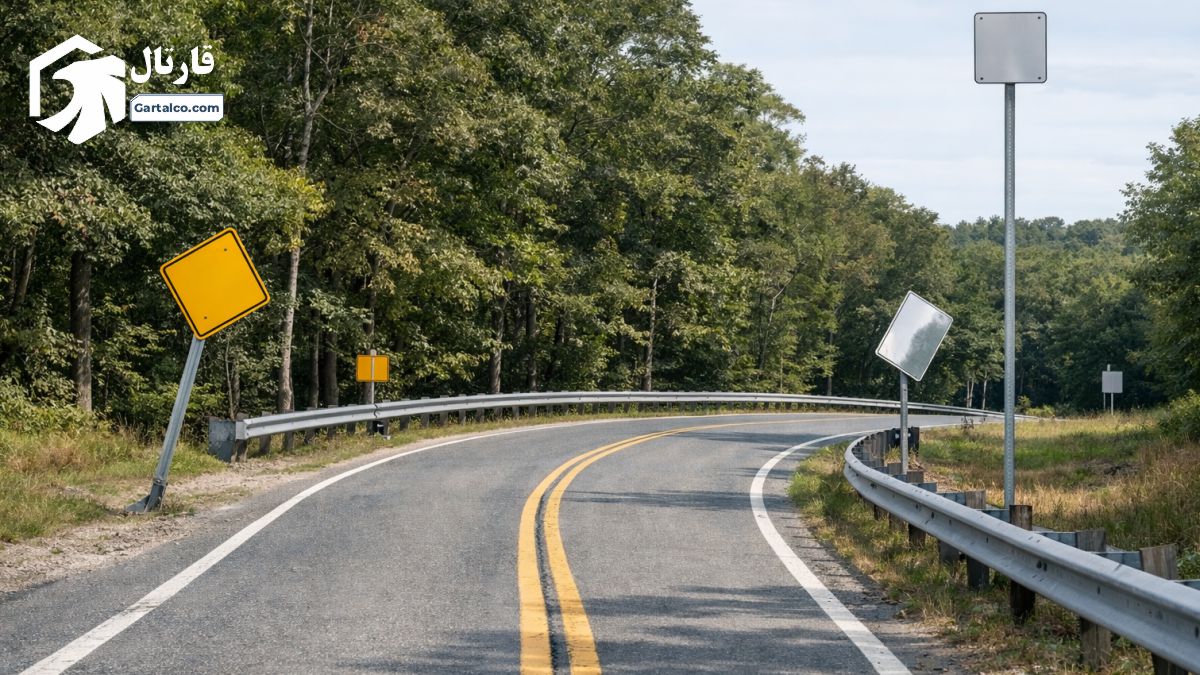

تابلوهای ترافیکی در رمپ‌ها، قوس‌ها و دوربرگردان‌ها

بر اساس دستورالعمل مسیرنماها و اصول هندسه راه، این نقاط نیازمند دقت بالاتری در طراحی و جانمایی علائم هستند.

رمپ‌ها

• تغییر ناگهانی مسیر حرکت
• نیاز به تصمیم سریع راننده
• اهمیت بالای تابلوهای پیش‌آگاهی

قوس‌ها

• کاهش میدان دید
• ضرورت هشدار زودهنگام
• تأکید ویژه بر خوانایی شبانه و شرایط مه

دوربرگردان‌ها

• تداخل جریان‌های حرکتی
• نیاز به پیام واضح و بدون تفسیر دوگانه
• پرهیز از شلوغی علائم

در این نقاط، کوچک‌ترین خطا در جانمایی تابلو می‌تواند منجر به تصمیم اشتباه راننده شود.

انتخاب شبرنگ؛ تحلیل بر اساس شرایط واقعی راه

در استانداردها، شبرنگ صرفاً یک متریال نیست؛ بلکه ابزار ایمنی فعال محسوب می‌شود.

معیارهای تحلیلی انتخاب شبرنگ:

• سرعت طرح مسیر
• حجم ترافیک شبانه
• شرایط اقلیمی (مه، بارندگی، گردوغبار)
• وجود یا عدم وجود روشنایی معبر

در بسیاری از پروژه‌ها، انتخاب شبرنگ نامناسب باعث می‌شود تابلو در روز قابل قبول، اما در شب عملاً نامرئی باشد؛ موضوعی که مستقیماً ایمنی راه را تهدید می‌کند.

خطاهای رایج در اجرای تابلوهای ترافیکی

بر اساس تجربه پروژه‌های واقعی، خطاهای زیر بیشترین آسیب را به ایمنی وارد می‌کنند:

• نصب تابلو پشت موانع یا پوشش گیاهی
• ارتفاع نامناسب و خروج از میدان دید راننده
• زاویه نادرست نسبت به مسیر حرکت
• استفاده از تابلوهای متعدد با پیام‌های مشابه
• بی‌توجهی به شرایط شب و بازتاب نور

این خطاها معمولاً ناشی از عدم تطبیق اجرا با تحلیل استانداردها هستند، نه نبود دستورالعمل.

انتخاب تابلو ترافیکی در پروژه‌های خاص (تحلیل گسترش‌یافته)

تحلیل دستورالعمل‌ها و تجربه اجرایی نشان می‌دهد که یک تابلو واحد برای همه پروژه‌ها مناسب نیست. نوع پروژه، رفتار کاربران راه و شرایط محیطی، مستقیماً بر انتخاب، طراحی و جانمایی تابلو اثر می‌گذارد.

محدوده مدارس و فضاهای حساس

در این فضاها هدف صرفاً اطلاع‌رسانی نیست، بلکه کنترل رفتار راننده اهمیت اصلی را دارد. ویژگی‌های کلیدی این محدوده‌ها:

• حضور عابر آسیب‌پذیر (کودکان)
• رفتار غیرقابل پیش‌بینی کاربران
• نیاز به کاهش سرعت واقعی، نه اسمی

رویکرد صحیح شامل:

• ترکیب تابلوهای هشدار، محدودیت سرعت و علائم تأکیدی
• جانمایی زودهنگام برای آماده‌سازی ذهنی راننده
• پرهیز از ازدحام علائم و پیام‌های متناقض

بزرگراه‌ها و راه‌های برون‌شهری

در این مسیرها:

• سرعت بالاتر است
• فاصله دید طولانی‌تر اهمیت دارد
• زمان تصمیم‌گیری بسیار محدودتر است

در نتیجه:

• تابلوها باید زودتر دیده شوند
• شبرنگ قوی‌تر و متناسب با شرایط شبانه انتخاب شود
• کوچک‌ترین خطا در جانمایی می‌تواند به تصمیم اشتباه راننده منجر شود

پروژه‌های کارگاهی

تحلیل دستورالعمل‌ها نشان می‌دهد که بیشترین تصادفات کارگاهی ناشی از:

• نبود توالی منطقی تابلوها
• تغییر ناگهانی مسیر بدون پیش‌آگاهی
• نصب دیرهنگام علائم موقت

در پروژه‌های کارگاهی، موقتی بودن تابلو به‌معنای کاهش حساسیت ایمنی نیست؛ بلکه نیاز به دقت بیشتر دارد.

قیمت تابلو ترافیکی؛ تکمیل نگاه چرخه عمر

در نگاه مهندسی، قیمت تابلو ترافیکی فقط عدد خرید اولیه نیست. قیمت واقعی شامل:

• هزینه تولید
• هزینه نصب
• دوام در شرایط محیطی
• هزینه نگهداری و تعمیر
• ریسک ایمنی در صورت افت کیفیت

به همین دلیل، در پروژه‌های حرفه‌ای تصمیم خرید بر اساس کمترین قیمت اولیه گرفته نمی‌شود، بلکه معیار اصلی هزینه چرخه عمر و اثر آن بر ایمنی است.

تابلویی که ارزان‌تر خریداری می‌شود اما زودتر کیفیت خود را از دست می‌دهد، در عمل هزینه‌ای چندبرابری به پروژه تحمیل می‌کند؛ چه از نظر اقتصادی و چه از نظر ایمنی.

تجربه اجرایی قارتال (تقویت E-E-A-T)

قارتال با تکیه بر تجربه اجرایی در پروژه‌های متنوع شهری، جاده‌ای و کارگاهی، فرآیند تولید و اجرای تابلوهای ترافیکی را بر اساس:

• تحلیل شرایط واقعی مسیر
• نوع پروژه و کاربران راه
• الزامات ایمنی
• استانداردها و دستورالعمل‌های ملی

انجام می‌دهد. این رویکرد باعث می‌شود تابلوها صرفاً «استاندارد روی کاغذ» نباشند، بلکه در میدان عمل نیز رفتار راننده را به‌درستی هدایت کنند؛ تفاوتی که در بسیاری از پروژه‌ها مرز بین ایمنی اسمی و ایمنی واقعی است.

سوالات متداول تکمیلی (مناسب اسکیما FAQ)

تابلو ترافیکی چه زمانی بی‌اثر می‌شود؟
زمانی که در زمان یا مکان نامناسب نصب شود، حتی اگر از نظر ابعاد و شبرنگ کاملاً استاندارد باشد.

آیا تعداد بیشتر تابلوها ایمنی را افزایش می‌دهد؟
خیر. تراکم بیش از حد علائم باعث سردرگمی راننده و کاهش اثربخشی همه پیام‌ها می‌شود.

در نقاط پرحادثه، اولویت با نصب تابلو است یا اصلاح هندسی؟
تابلو بخشی از راه‌حل است، نه جایگزین اصلاحات اساسی. تصمیم باید بر اساس تحلیل علت حادثه گرفته شود.

آیا نوع شبرنگ واقعاً تفاوت ایجاد می‌کند؟
بله، به‌ویژه در شب و شرایط دید محدود، شبرنگ نقش تعیین‌کننده‌ای در خوانایی دارد.

آیا جانمایی اشتباه می‌تواند باعث رد پروژه شود؟
در بسیاری از نظارت‌ها، جانمایی نادرست حتی با تابلو استاندارد پذیرفته نمی‌شود.
